Polymer-tech SolutionsTM

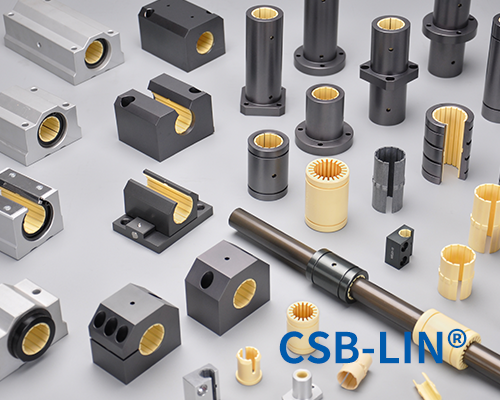

自潤滑免維護塑料直線軸承，無噪音運行，適合在極其惡劣的粉塵環境中連續使用，允許被食品藥品包裝機械清洗液清洗。
● 免維護、長期干運行、無噪音；
● 適合灰塵中長期運行；
● 耐腐蝕，適合用消毒液清洗；
● 直槽設計更強的排污能力；
● 封閉式標準設計
● 自潤滑、耐灰塵
● 標準耐磨材料EPB13,MN2,EPB5，MN60
材料性能 | 標準 | 單位 | CSB-EPB13 | CSB-MN2 | CSB-EPB5 | CSB-MR4 | CSB-MN7 |
一般性能 | |||||||
顏色 | - | - | 黃色 | 深灰 | 黑色 | 灰色 | 灰色 |
密度 | ISO1183 | g/cm3 | 1.48 | 1.72 | 1.44 | 1.48 | 1.05 |
最大吸濕率, 50%RH | ISO62 | % | 0.3 | 0.2 | 0.1 | 0.3 | 0.1 |
最大吸水率 | ISO62 | % | 1.3 | 0.7 | 0.5 | 1.3 | 0.1 |
對鋼動摩擦系數 | ITS025 | μ | 0.05-0.15 | 0.10-0.18 | 0.09-0.25 | 0.05-0.20 | 0.05-0.15 |
極限PV值 | ITS026 | N/mm2×m/s | 0.40 | 0.3 | 1.40 | 0.30 | 0.30 |
機械性能 | |||||||
彎曲模量 | ISO178 | MPa | 2800 | 2800 | 4800 | 2350 | 650 |
彎曲強度 | ISO178 | MPa | 60 | 53 | 165 | 60 | 20 |
最大靜載荷 | ITS027 | MPa | 35 | 30 | 110 | 35 | 20 |
最大動載荷 | ITS028 | MPa | 14 | 12 | 61 | 14 | 5 |
邵氏硬度 | ISO868 | D | 74 | 73 | 82 | 74 | 61 |
物理和熱性能 | |||||||
連續運行溫度 | ITS029 | ℃ | +90 | +90 | +250 | +90 | +70 |
短時運行溫度 | ITS029 | ℃ | +120 | +120 | +315 | +120 | +90 |
最低運行溫度 | ITS029 | ℃ | -50 | -50 | -100 | -50 | -50 |
導熱性 | ISO22007 | W/m/K | 0.25 | 0.24 | 0.55 | 0.25 | 0.20 |
線性熱膨脹系數 | ISO11359 | K-1×10-5 | 10 | 8 | 6 | 10 | 16 |
阻燃等級 | UL94 | Class | HB | HB | V0 | HB | HB |
導電性能 | |||||||
體電阻率 | IEC60093 | Ω·cm | >1013 | >108 | >108 | >1013 | >109 |
面電阻率 | IEC60093 | Ω | >1012 | >108 | >107 | >1012 | >109 |
*ITS：CSB內部測試標準 **除非特殊說明測試溫度為23℃
●最大比例為2:1
●1x =同軸軸承分離
●2x =從軸到負載或驅動力的距離
●小心：超過2:1比例時會發生爬行甚至卡死的現象！
這個原則與負載無關！這不是由于邊緣加載。它也不依賴于使用的驅動力！驅動力與軸承的距離越遠，所需驅動力越大，磨損也越大。
可能還有其他因素會增加制動效果，但摩擦系數是主要原因。
●注意：2:1法則是基于理論靜摩擦系數0.25，然而，額外的潤滑有助于降低摩擦并延長2:1的比例。
▊CSB-LIN?塑料直線軸承查詢系統V1.0?是包含了LIN塑料直線軸承以及LINP精密直線軸承，系統基于CSB?實驗室測試數據以及軸承材料相結合分析計算，您可以先選擇需要的軸承類型，通過輸入軸承載荷、速度、軸承數量以及相關位置信息等參數進行模擬計算，系統會根據輸入?yún)?shù)校核直線軸承類型符合性，輸出軸承負載安全性、負載與驅動力位置合理性、運行速度以及系統所需最小驅動力等數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；安裝校核2：1法則與最小驅動力校核數據中軸承摩擦系數采用0.25計算。CSB?建議在設備上需再次做測試驗證以符合實際使用要求。
▊CSB-LIN?塑料直線軸承查詢系統輸出結果僅供設計選型參考，不可作為最終軸承符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
400-6633-096
▊ 汽車行業 銷售專員
 | 于振飛 |
▊ 工程機械 銷售專員
 | 朱新宇 |
▊ 軌道交通 銷售專員
 | 朱 晗 |
▊ 船舶行業 銷售專員
| 朱新宇 |
▊ 電梯行業 銷售專員
 | 高 杰 |
▊ 醫療行業 銷售專員
| 朱 晗 |
▊ 光伏光熱新能源 銷售專員
| 朱 晗 |
▊ 農業機械 銷售專員
| 朱 晗 |
▊ 紡織機械 銷售專員
| 朱 晗 |
▊ 倉儲物流 銷售專員
 | 高佳楠 |
▊ 工業機械人 銷售專員
 | 黃風順 |
▊ 自動售貨機 銷售專員
| 高佳楠 |
▊ 人形機器人 銷售專員
| 高 杰 |
▊ 食品包裝 銷售專員
 | 陶宜坤 |
▊ 制藥設備 銷售專員
| 陶宜坤 |
▊ 辦公設備 銷售專員
| 朱新宇 |
▊ 木材加工設備 銷售專員
| 黃風順 |
▊ 機床行業 銷售專員
| 黃風順 |
▊ 玻璃加工設備 銷售專員
| 黃風順 |
▊ 印刷機械 銷售專員
| 陶宜坤 |
▊ 輪胎設備 銷售專員
| 黃風順 |
▊ 舞臺燈光 銷售專員
 | 黃順榮 |
▊ 家具電器 銷售專員
| 朱新宇 |
▊ 運動健身器材 銷售專員
| 陶宜坤 |
▊ 污水處理設備 銷售專員
| 黃風順 |
▊ 游樂設施 銷售專員
| 朱新宇 |
▊ 飛行器 銷售專員
| 高 杰 |
▊ 3D打印機 銷售專員
| 黃順榮 |
▊ 半導體設備 銷售專員
| 黃風順 |
▊ 自行車 銷售專員
| 朱 晗 |
▊ 經銷商 銷售專員
 | 連奕誠 |
▊ 廣東 區域?qū)T
| 黃順榮 |
▊亞洲
Anna
+86-18357203769
+86-573-84187672
sales02@csb-ep.com
▊歐洲
Belle
+86-13375731199
+86-573-84187009
sales01@csb-ep.com
▊大洋洲
Anna
+86-18357203769
+86-573-84187672
sales02@csb-ep.com
▊北美洲
Belle
+86-13375731199
+86-573-84187009
sales01@csb-ep.com
▊南美洲
Belle
+86-13375731199
+86-573-84187009
sales01@csb-ep.com
▊中東
Anna
+86-18357203769
+86-573-84187672
sales02@csb-ep.com
▊非洲
Anna
+86-18357203769
+86-573-84187672
sales02@csb-ep.com
● 浮動設計直線軸承
● 裝配標準LIN-11滑動膜
● 補償平行度誤差±3.0mm
● 補償對中誤差±3.5°
